Fasi costruttive piscine

Vengono mostrate una serie di foto che ritraggono le fasi costruttive di alcune piscine realizzae in modalità Fai Da Te garantita.

Le piscine sono di vario genere: a sfioro con cascata, a skimmer, con rivestimento in materico o in membrana di PVC, esterne da giardino o interne, di forma rettangolare o di forma libera.

Tutto quanto mostrato è di recente costruzione e realizzato sul territorio nazionale: Roma, Viterbo, Grosseto, Terni, Perugia, Rieti, Arezzo, Firenze, Siena, Pisa, l’Aquila, Bologno, Milano, ecc.

I nomi e gli indirizzi dei rispettivi proprietari, per motivi di privacy, non sono stati riportati.

Piscina 8x4 con scala romana in cemento armato realizzata in modalità Fai Da Te garantita

Questa che vediamo nelle foto è una classica piscina modello Romana 4x8 in cemento armato. La piscina è stata realizzata nei pressi di Cortona (Arezzo). Il proprietario della piscina è funzionario della Polizia di Stato. La ditta Arrigoni ha fornito i materiali e dato assistenza durente tutte le fasi realizzative.

In questa foto si vede l’armatura in ferro prima del getto del fondo piscina

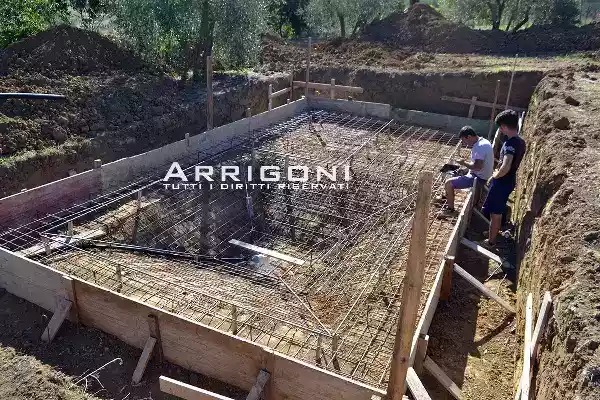

Armatura prima del getto del fondo piscina

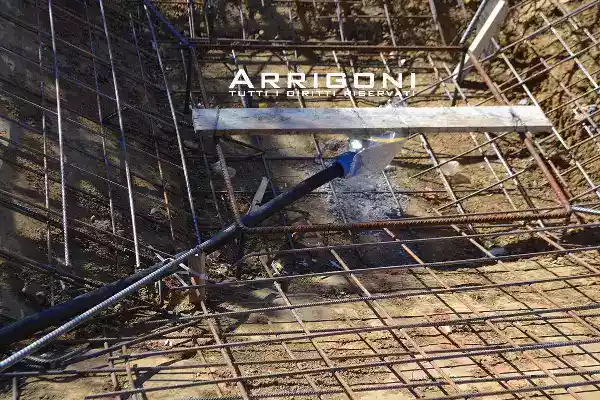

In questa foto si vede la presa di fondo piscina,  fissata e pronta per il getto del calcestruzzo.

Presa di fondo fissata prima del getto del fondo piscina

Tubo in polietilene del 40 fatto passare sotto la prima rete di armatura.

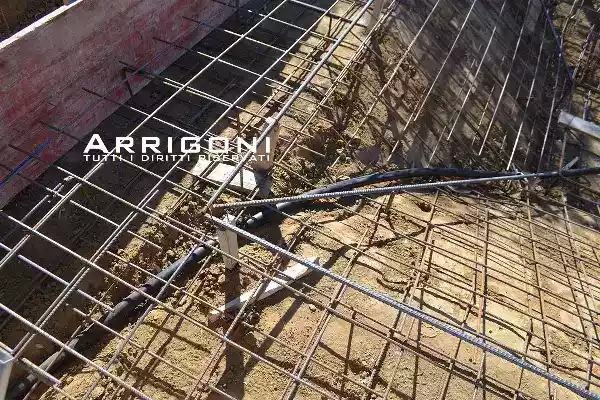

Tubo di collegamento con presa di fondo

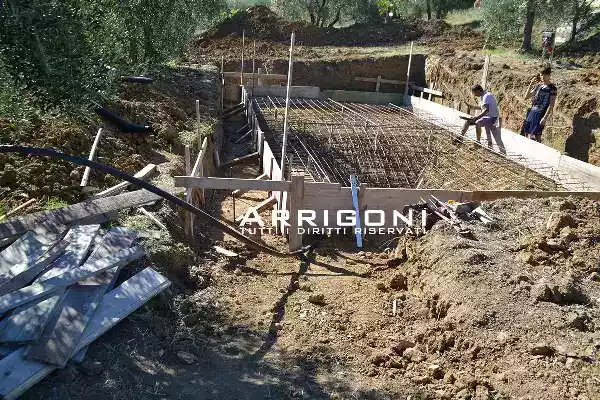

In questa foto si vede il tubo di collegamento della presa di fondo, che passa al disotto delle tavole di contenimento del getto del fondo della piscina.

Tubo di collegamento presa di fondo passante sotto le tavole

In questa foto si vedono i pannelli in legno, formare la parete interna per il getto. Si vedono anche i ferri di ripresa che partono dalla base già gettata.

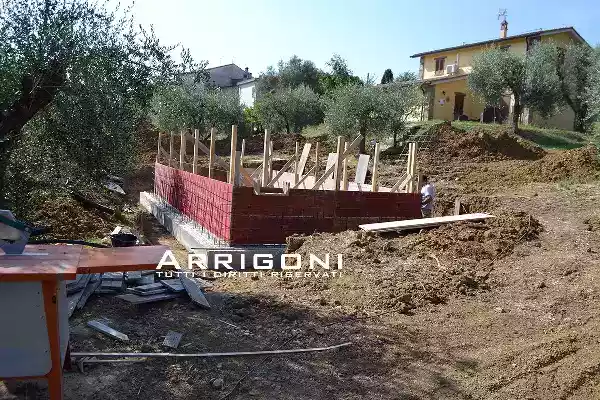

Parte interna in pannelli con ferri di ripresa dalla base

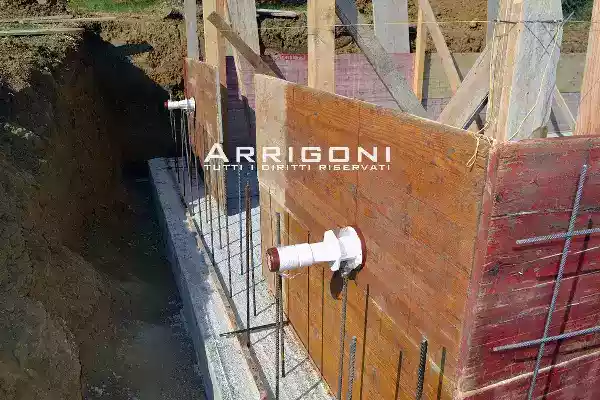

Si vedono due passanti a muro fissati sulla pannellatura interna montata per il getto della parete.

Passanti a muro fissati prima della gettata

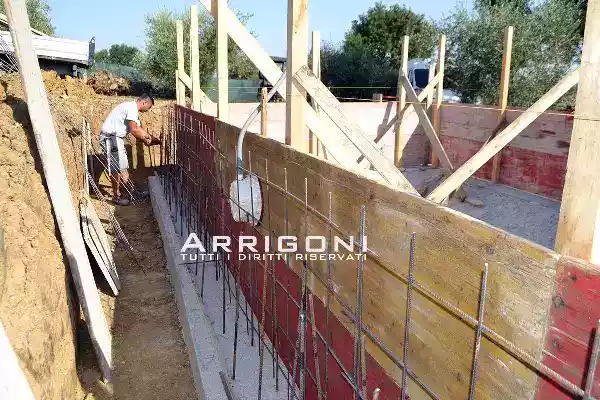

In questa foto si vede un prospetto della parete interna fatto in tavole. Si vedono i ferri di ripresa che partono dalla base.

Prospetto parete interna di getto con ferri di ripresa

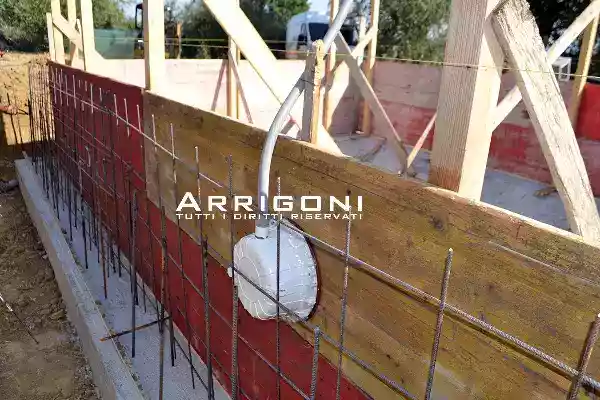

Si vede la nicchia che poi ospiterà il faro a led. La nicchia è fissata alla parete grazie a 3 chiodi piantani nella pannellatura di contenimento della gettata.

Nicchia faro fissato sulla pannellatura

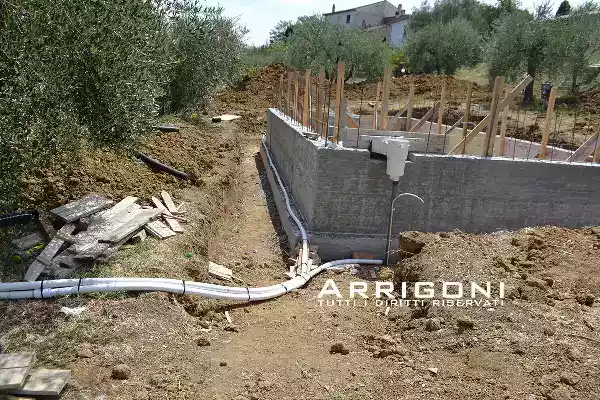

Si vede la parete della piscina in parte gettata. “In parte” perché manca ancora l’ultimo tratto, quello che avvolgerà lo skimmer e proseguirà con il marciapiede.

Parete piscina gettata
Tubature impianto depurazione piscina

In questa foto si vede il locale tecnico prefabbricato disposto all’interno di un piccolo scavo.

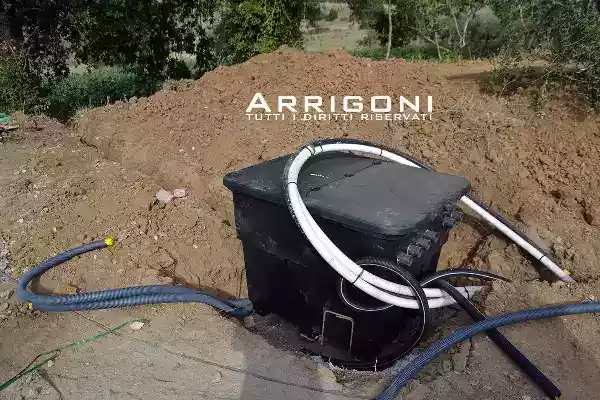

Locale tecnico prefabbricato

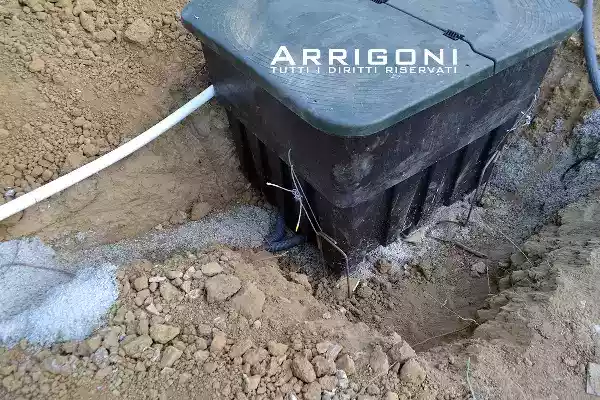

In questa foto si vede il locale tecnico prefabbricato ancorato alla basetta in cemento, tramite dei todini di ferro e del cavetto in acciaio

Locale tecnico prefabbricato ancorato alla base

Si noti la posizione arretrata della piscina rispetto all’abitazione.

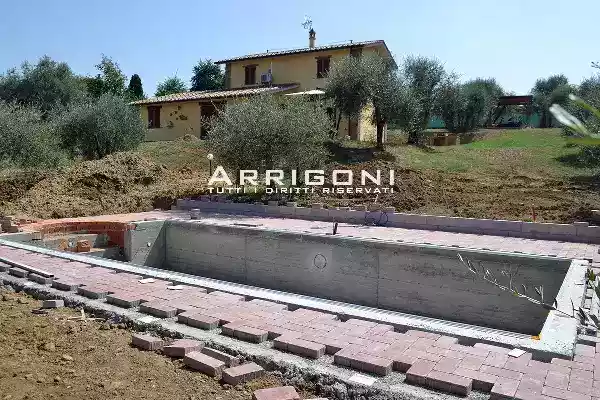

osizione della piscina rispetto all’abitazione

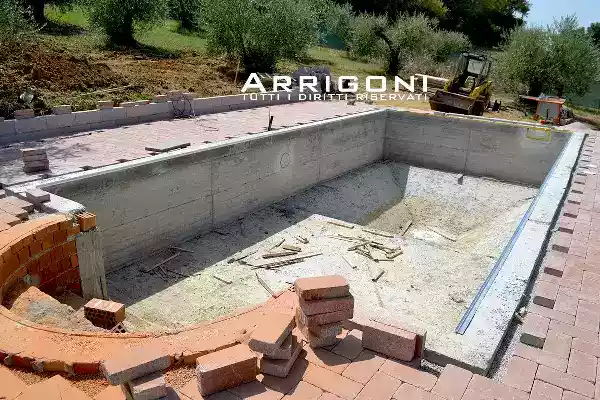

In questa foto si vede tutta la solidità delle piscine in cemento armato.

Solidità delle piscine in cemento armato

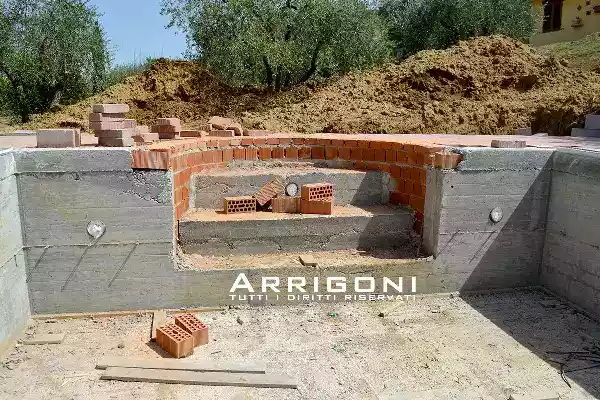

In questa foto si vedono i 3 gradoni della scala romana.

I tre gradoni della scala romana

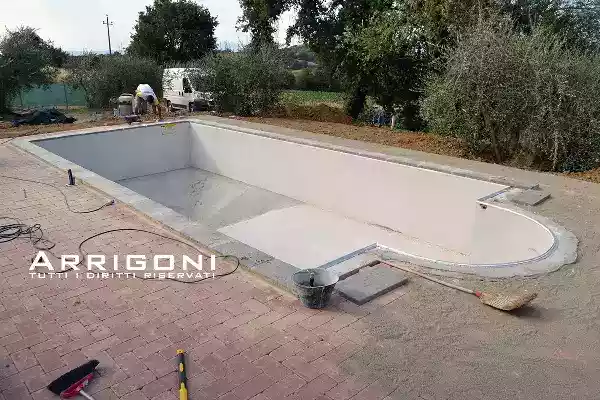

In questa foto si vedono le superfici della vasca quasi completamente rasate. Si vede anche il bordo in pietra naturale.

Rasatura superfici piscina  e bordo in pietra naturale

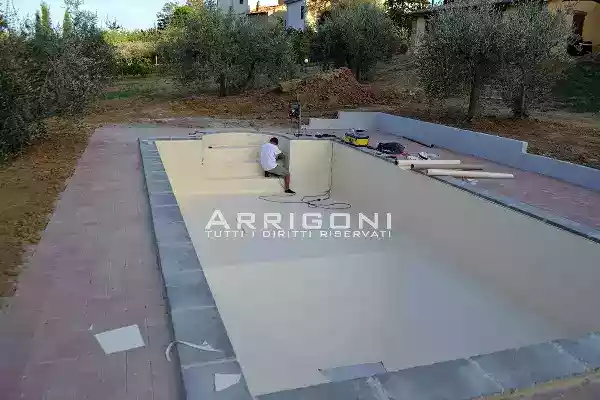

La piscina ormai è quasi terminata, rimane solo la posa della membrana in PVC.

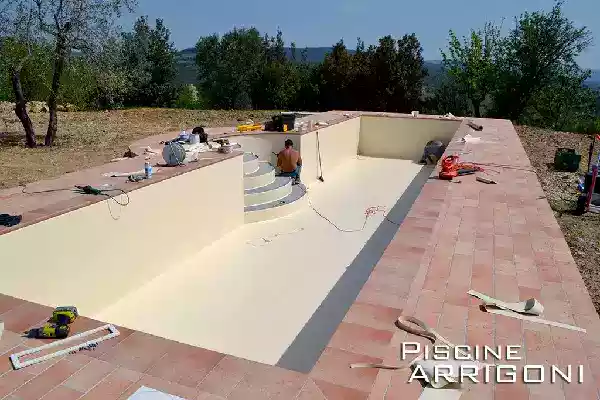

Posa membrana in PVC

Piscina finita, niente male per essere una 4x8.

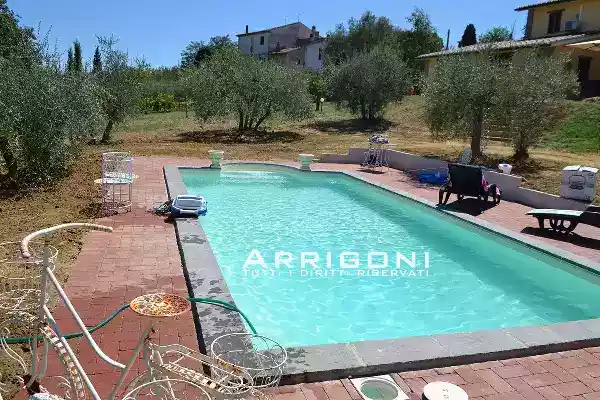

Piscina 4x8 Romana finita

Piscina 8x4 Romana, bordo in pietra naturale, marciapiede in mattoncini di cotto toscano, vasi decorativi su scala ecc.

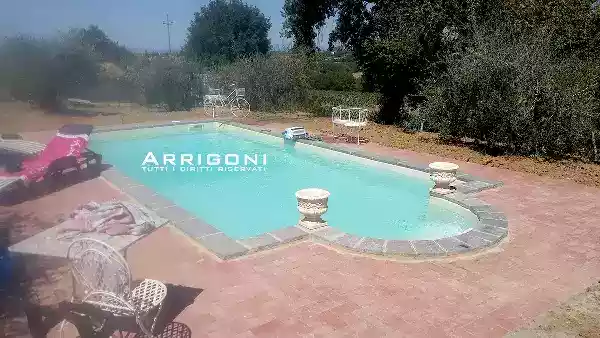

Piscina 8x4 Romana

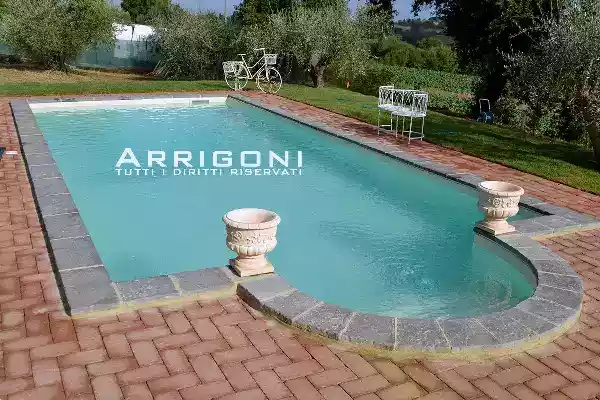

Romana 4x8

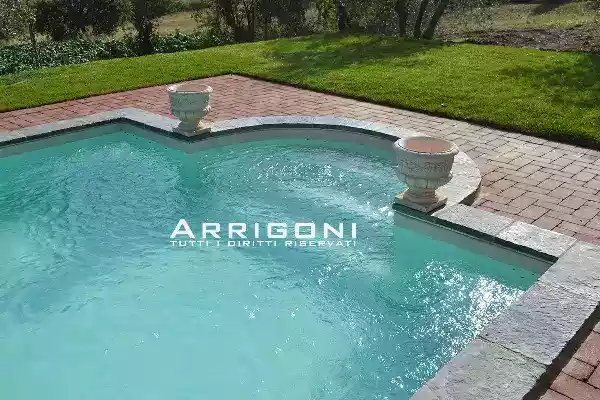

Sistema di filtrazione a zeolite

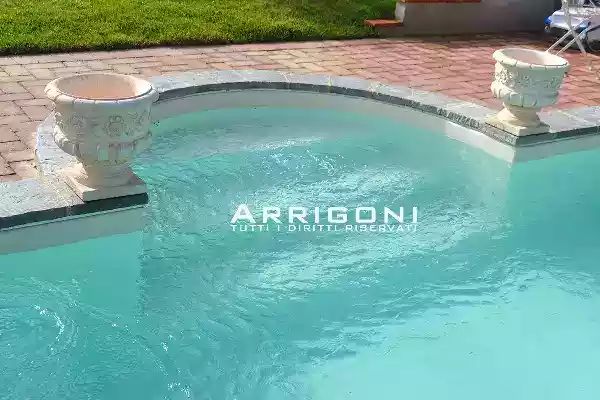

Classica piscina 4x8 con scala a semicerchio romana

Piscina realizzata a Gualdo Tadino in modalità Fai Da Te garantita

Si tratta di una piscina con casseri a perdere in polistirolo. Una volta realizzata la base in cemento, si procede con la costruzione delle pareti utilizzando il semplice sistema dei casseri.

I casseri, come si può vedere, sono una sorta di casseformi  che una volta posati da formare la parete e armati con del tondino in ferro, vengono gettati con il cemento.

Il risultato che si ottiene è una parete antisismica, atermica, a tutti gli effetti in cemento armato.
Chiaramente, prima del getto vanno inseriti i vari accessori all’interno della parete. Come skimmer, nicchie per i fari, passanti a muro, ecc.

La piscina è dotata di un sistema di disinfezione ad acqua salata e una regolazione automatica del pH.

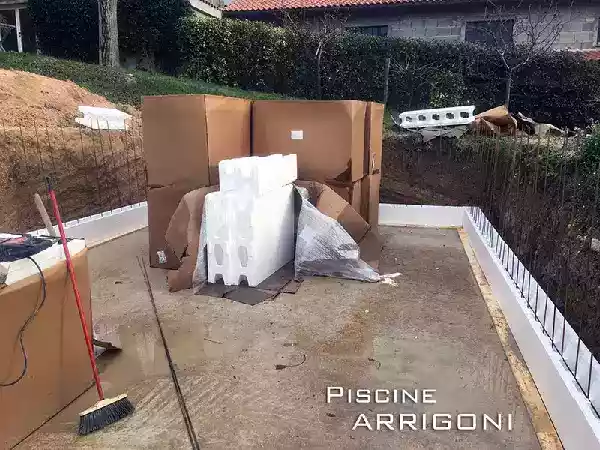

Casseri per realizzare le pareti della piscina

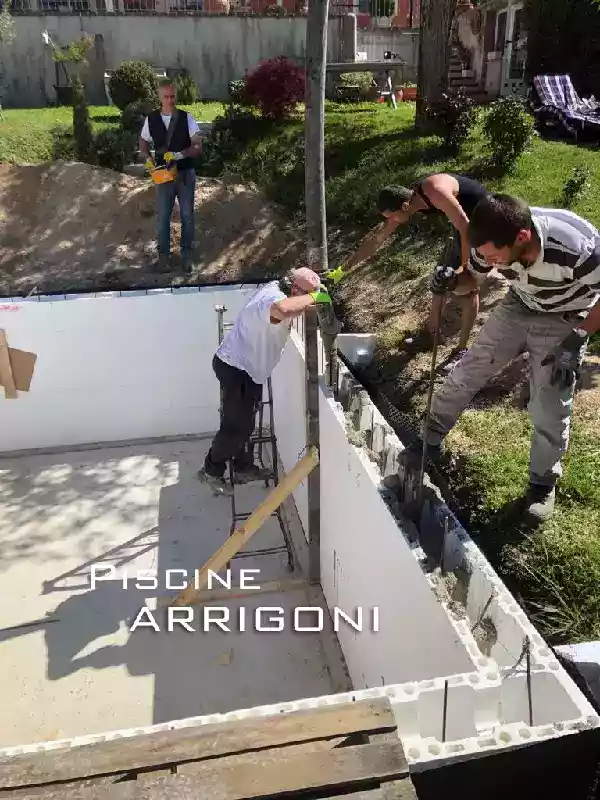

Getto pareti piscina con cemento

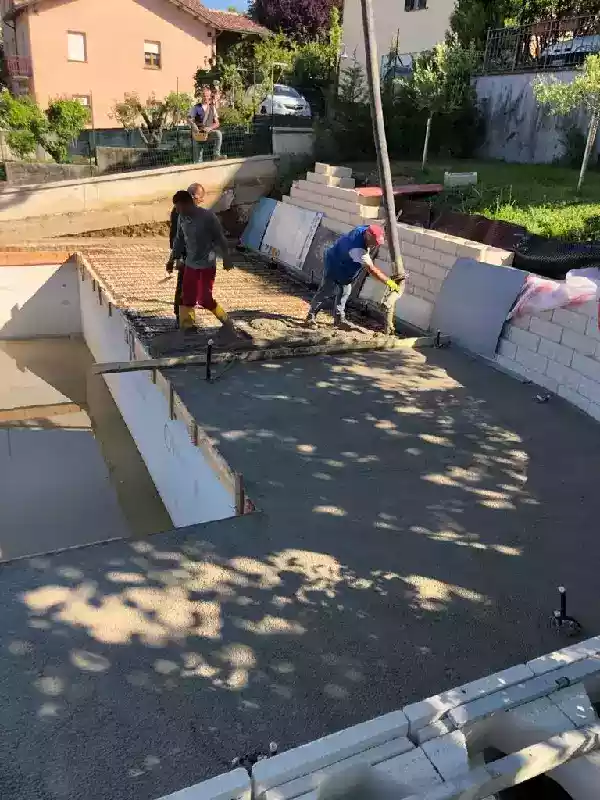

Getto marciapiede perimetrale piscina

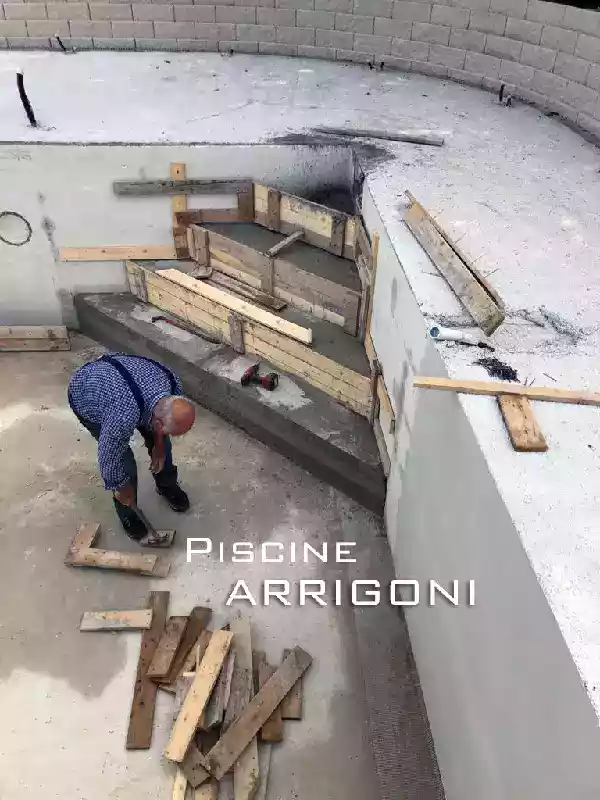

Disarmo scala angolare piscina

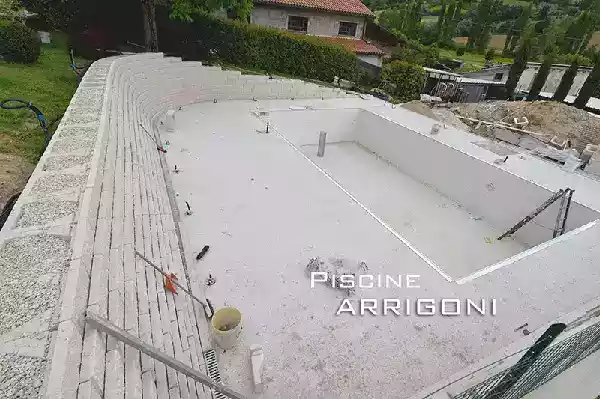

Muro contenimento attiguo alla piscina

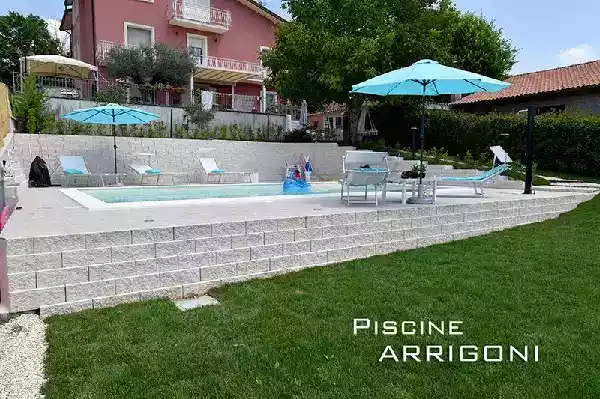

Piscina realizzata con il Fai Da Te,  opera finita - foto 1

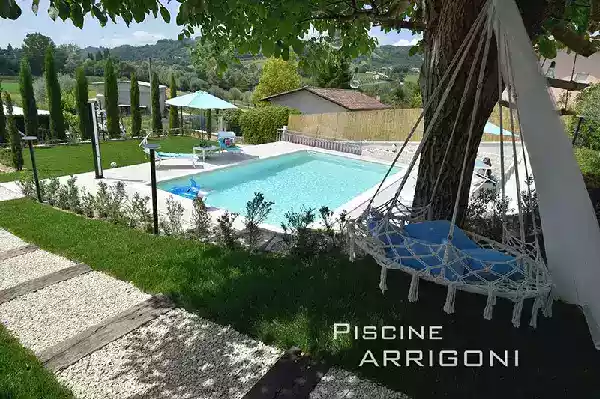

Piscina realizzata con il Fai Da Te,  opera finita - foto 2

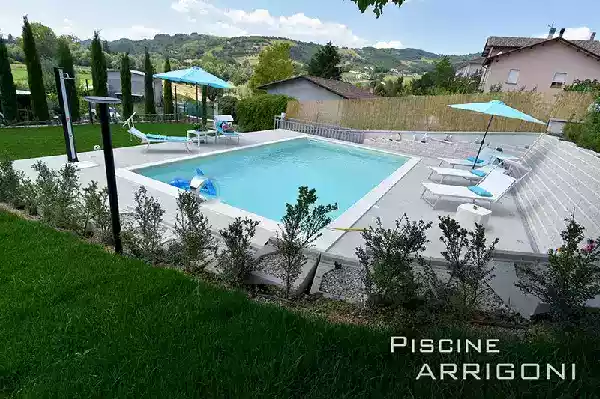

Piscina realizzata con il Fai Da Te,  opera finita - foto 3

Piscina a fontanile rifinita con tufo realizzata in modalità Fai Da Te garantita

La particolarità di questa piscina è la forma di vecchio fontanile, con spiaggia e bordo in tufo. Questa scelta si sposa perfettamente con il resto della villa e del giardino in delizioso stile rustico. Morlupo (Roma).

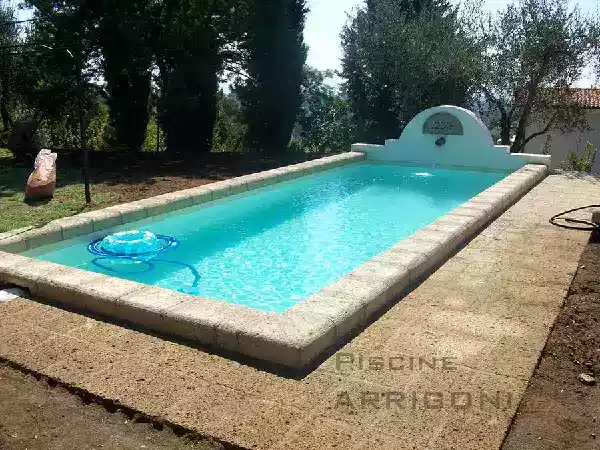

Piscina a forma di vecchio fontanile

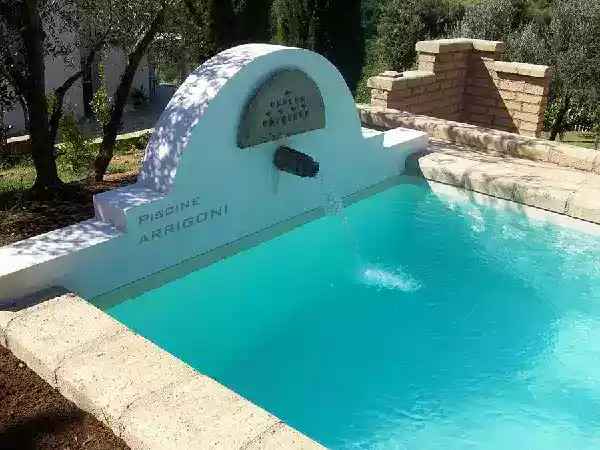

Particolare getto e decoro fontanile

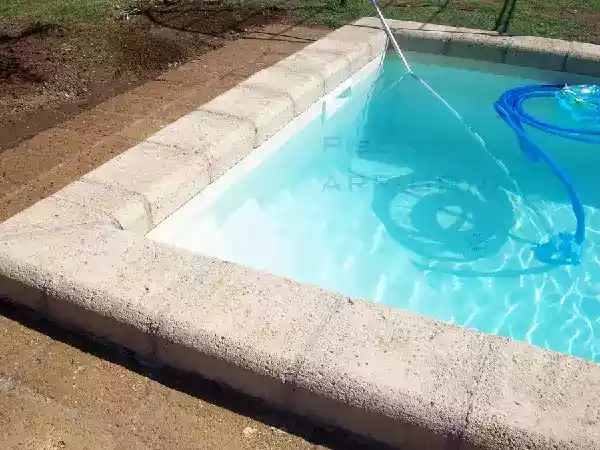

Particolare scala interna della piscina

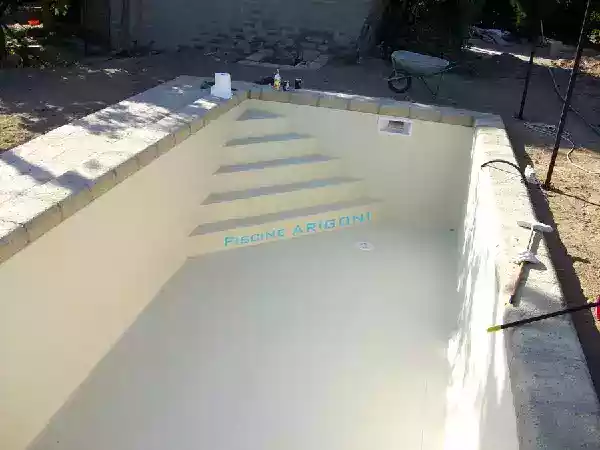

Piscina con liner appena posato

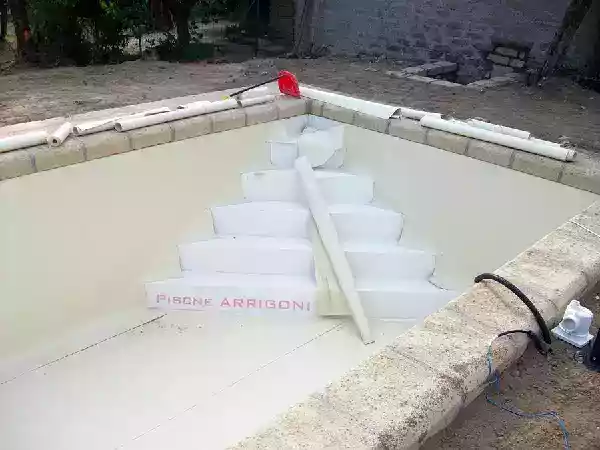

Piscina durante la posa del liner sui gradini

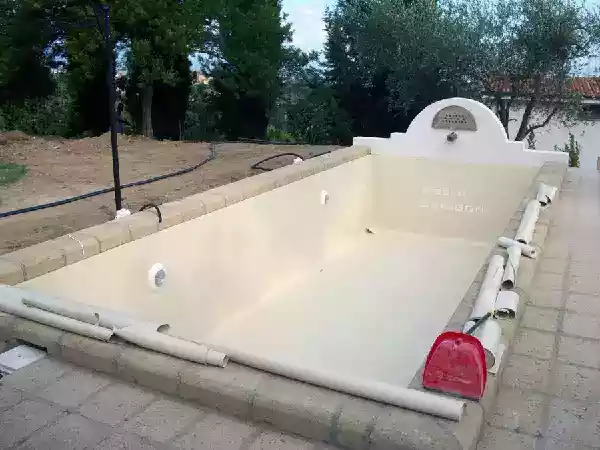

Piscina durnate la posa della membrana in PVC

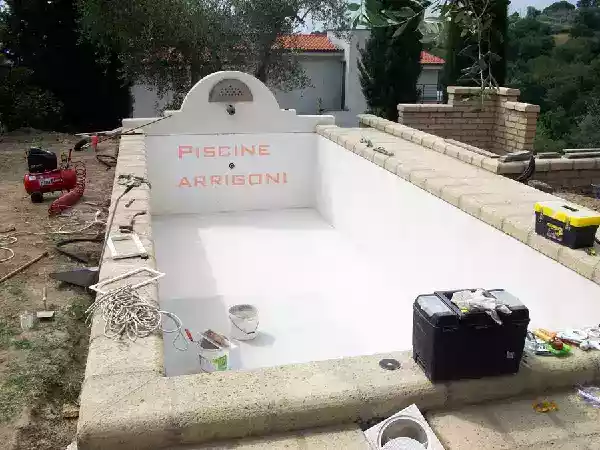

Vasca intonacata prima della posa del liner in PVC
Piscina a fontanile prima della posa del liner

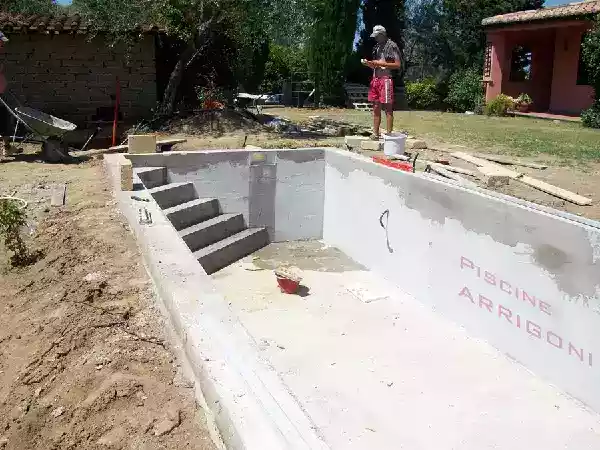

Rasatura superfici piscina prima della posa del liner

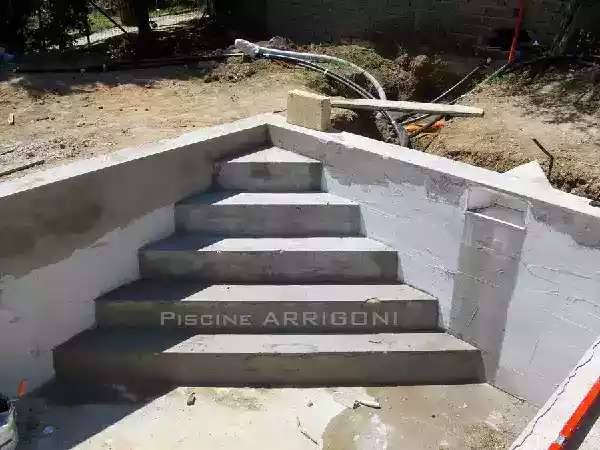

Scala piscina appena realizzate

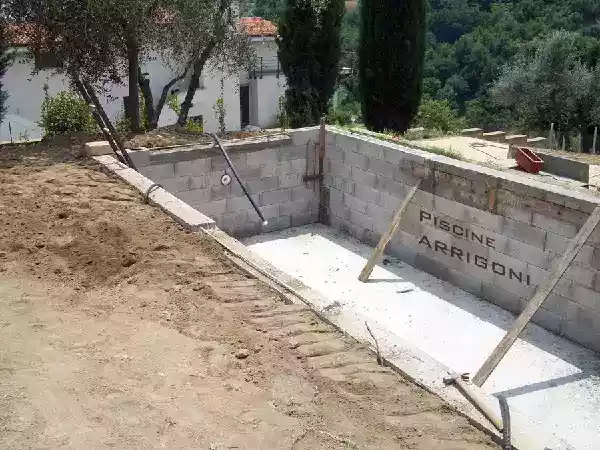

Piscina in costruzione con casseri di cemento

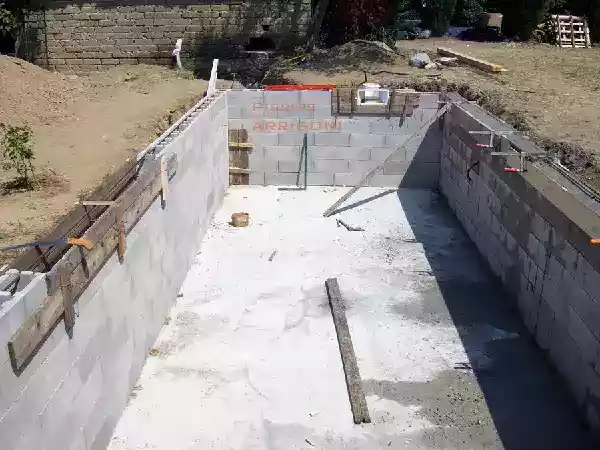

Piscina a fontanile in costruzione con casseri

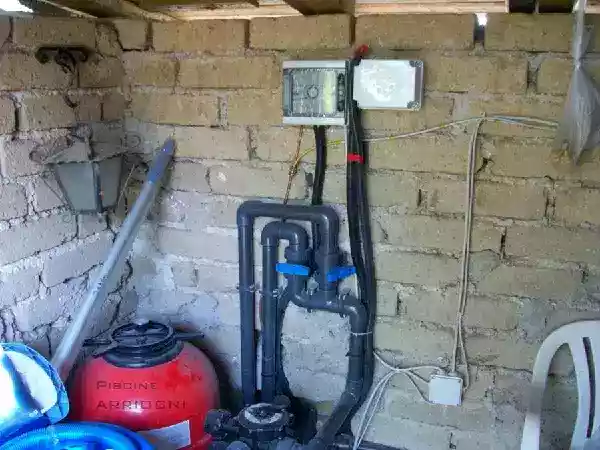

Filtro piscina e quadro elettrico
Quadro elettrico con timer per piscina

Piscina a sfioro infinito, rivetimento in resina, Fai Da Te garantito

Questa piscina è stata realizzata con uno sfioro di tipo a cascata su una parete. Questo particolare tipo di sfioro, chiamato anche sfioro infinito o sfioro parziale crea l’effetto perdita d'occhio, per cui lo specchio d'acqua della piscina sembra fondersi con l'orizzonte e la natura che la circonda.

Altre particolarità di questa realizzazione è l’impianto di disinfezione ad acqua salata, il controllo automatico e correzione del pH e il rivestimento impermeabilizzante a base di resina.

La piscina si torva tra le colline della Toscana ed affaccia direttamente sull’Argentario. Manciano (Grosseto).

Piscina con sfioro a cascata, vista sul tramonto

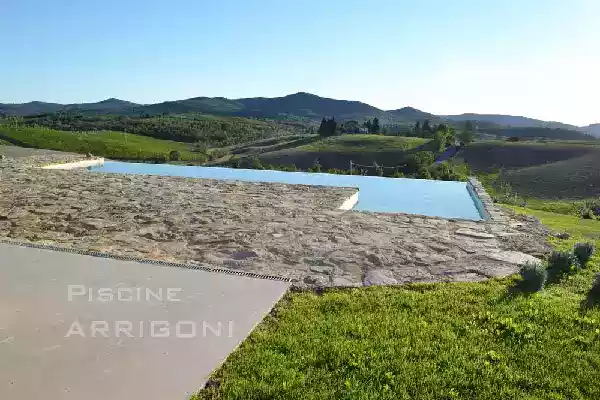

Piscina a sfioro parziale

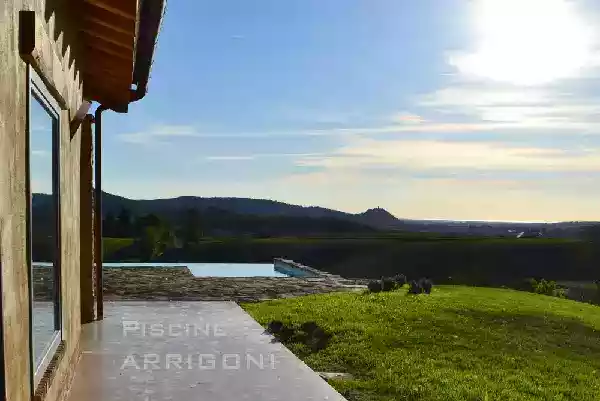

Piscina con sfioro a cascata su un lato lungo

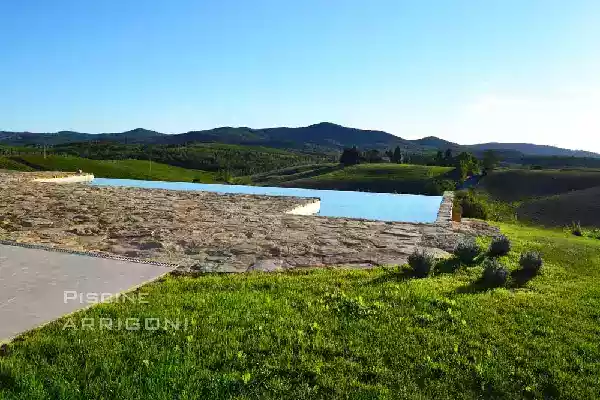

Piscina con sfioro di tipo a cascata

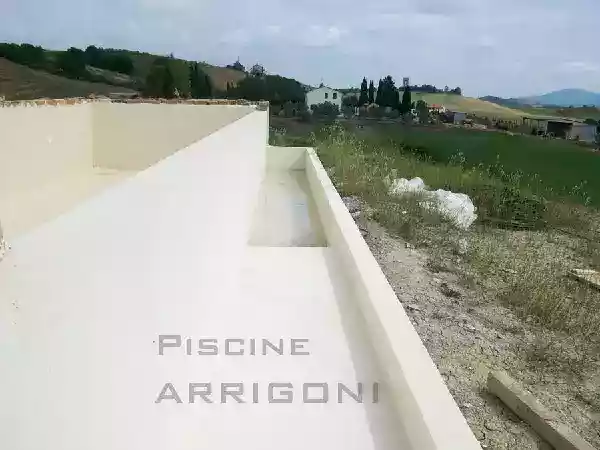

Canalina di raccolta che funziona anche da vasca di compenso
Parete dove tracima l’acqua e crea  l’effetto sfioro infinito
Gradinata di accesso alla piscina
Superfici piscina impermeabilizzate con prodotto a base di resina
Zona piscina acqua bassa

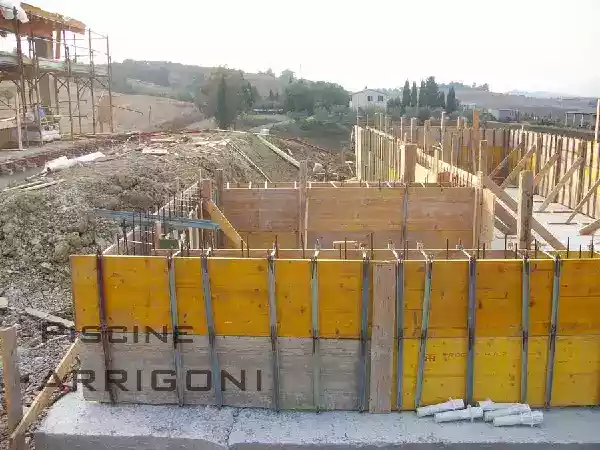

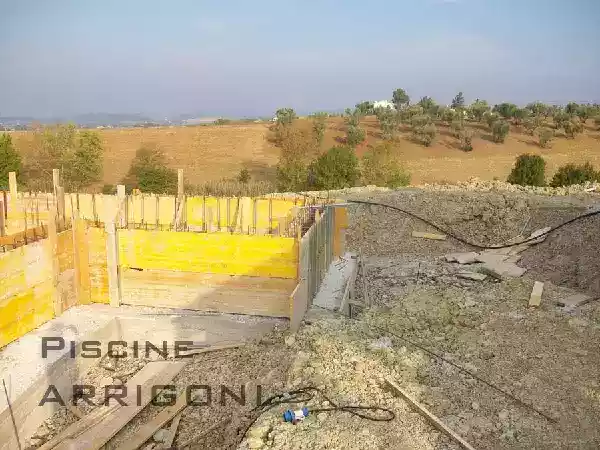

Fasi costruttive piscina a sfioro con cascata

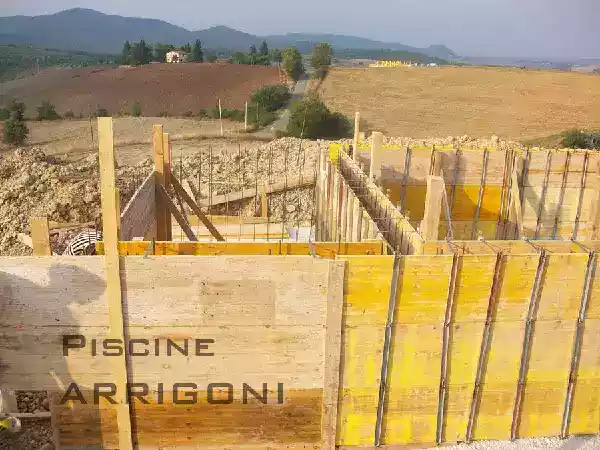

Casseforme gettata pareti piscina con sfioro infinito

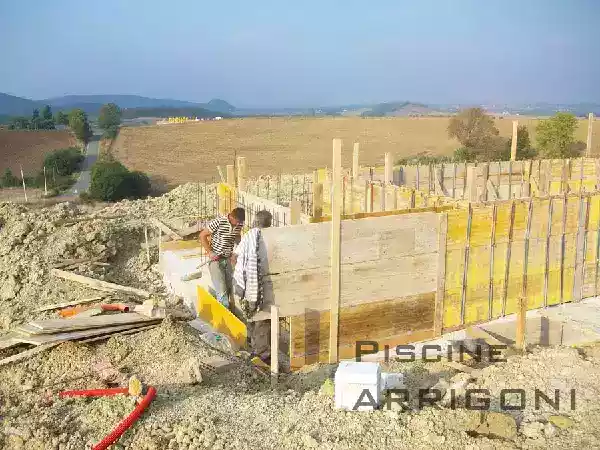

Montaggio casseforme per gettata piscina rivestimento in resina
Montaggio casseforme per gettata pareti piscina con sfioro infinito
Fasi costruttive piscina a sfioro con cascata
Realizzazione armatura base piscina

Altre foto di piscine a sfioro

Studio sulle varie soluzioni discusse con il cliente

Questo lavoro ha costituito di fatto un vero e proprio studio sulle varie soluzioni adottabili circa la  tipologia di sfioro, il dimensionamento della  vasca di compenso e  il sistema di reintegro livello acqua. Tutto ciò al fine di proporre una soluzione ottimizzata nei costi e nella fattibilità degli impianti e dell'opera.

La scelta determinante è stata quella di adottare lo sfioro parziale: una parte del perimetro è abbassato rispetto al restante. Quì l'acqua tracimata e viene raccolta su un'ampia canalina che funziona anche da vasca di compenso. Questa soluzione è meno onerosa ripetto ad uno sfioro classico, dove la canalina di raccolta è più piccola e dunque occorre una vasca di compenso dedicata.

Vengono riportati alcuni documenti e disegni presentati e discussi con il cliente riguardanti le varie soluzioni possibili:

Piscina 12x5 modello Classica in pannelli di acciaio modalità Fai Da Te garantito

Questa che vediamo nelle foto è una classica 5x12 rettangolare semplice. I proprietari sono una coppia, di cui uno dei coniugi è un noto professore universitario, nonché prestigioso musicista.

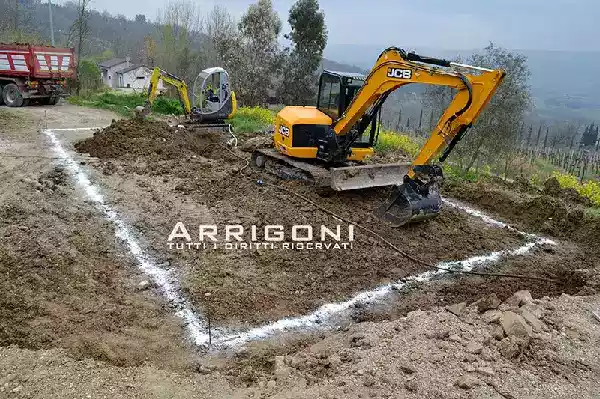

In questa foto vediamo la sagoma della piscina tracciata sul terreno e l’escavatore pronto ad iniziare lo scavo.

Scavo fondamenta piscina

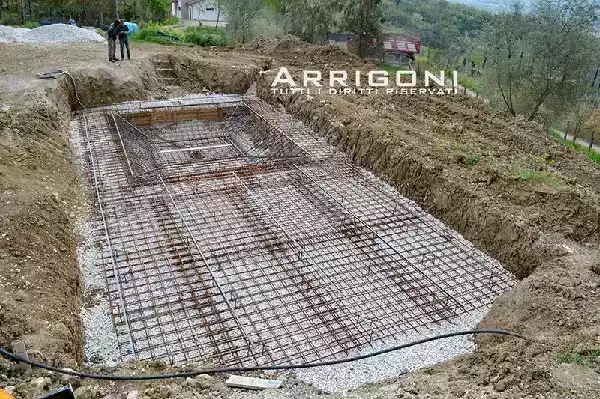

In questa foto si vede la doppia rete di armatura, l’angolare per la forma della tramoggia e i binari per la corretta quota.

Armatura doppia rete base piscina

Tubo in polietilene del 40 fatto passare sotto la prima rete di armatura, in un piccolo scavo fatto ad hoc. Ciò perché è importante che il tubo non tocchi il ferro

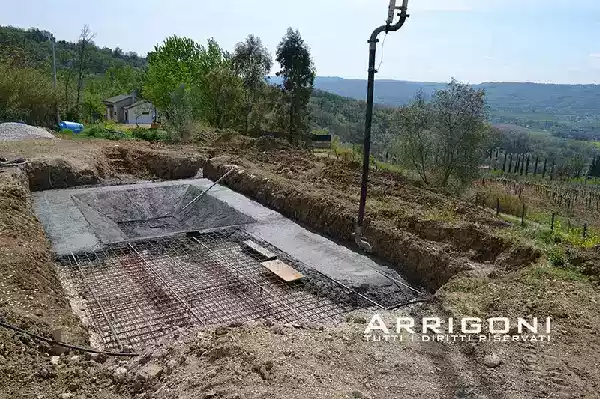

Gettata cemento fondo e tramoggia piscina

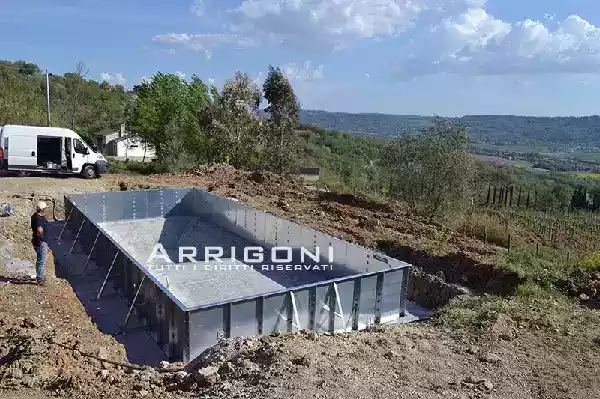

In questa foto si vendono le pareti prefabbricate della piscina montante. La fase successiva sarà quella di fissare ancorare le pareti alla base e realizzare le colonnine anti-sprofondamento marciapiede.

Pareti piscina prefabbricate in acciaio zincato

In questa foto si vedono le pareti in acciaio ancorate alla base della piscina per mezzo di una gettata perimetrale. Si notano anche le colonnine anti-sprofondamento del futuro marciapiede.

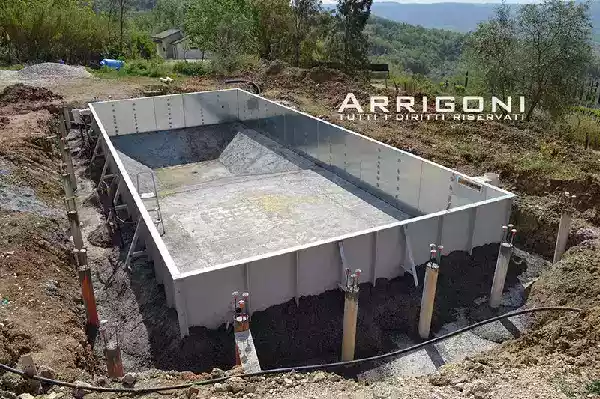

Pareti prefabbricate in acciaio ancorate alla base di cemento

In questa foto si vede il ferro di armatura del marciapiede e le tavole per delimitare la gettata.

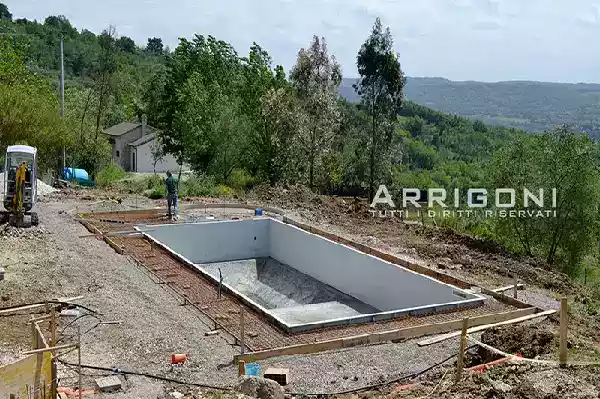

Armatura marciapiede perimetrale piscina

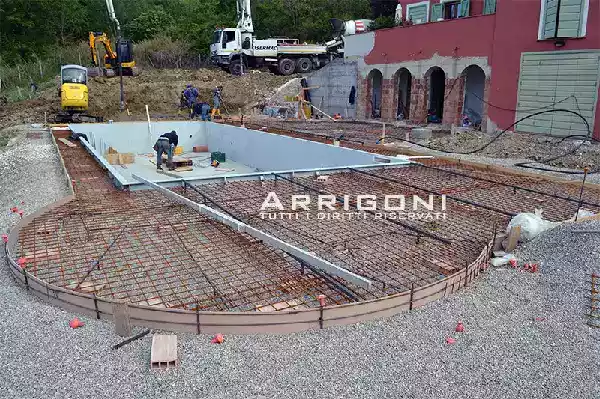

In questa foto si vede la sagomatura dello stondo del marciapiede perimetrale della piscina

Marciapiede piscina con stondo

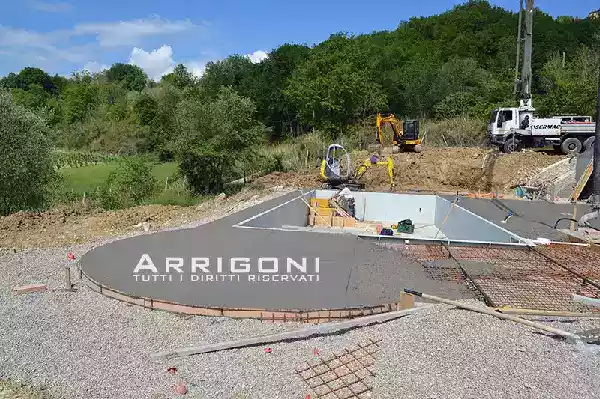

Gettata di cemento per realizzazione grezzo marciapiede perimetrale piscina

Gettata cemento realizzazione marciapiede piscina

Piscina 5x12 modello Classica con pareti prefabbricate, lavori quasi ultimati. Rimane il giardino da sistemare.

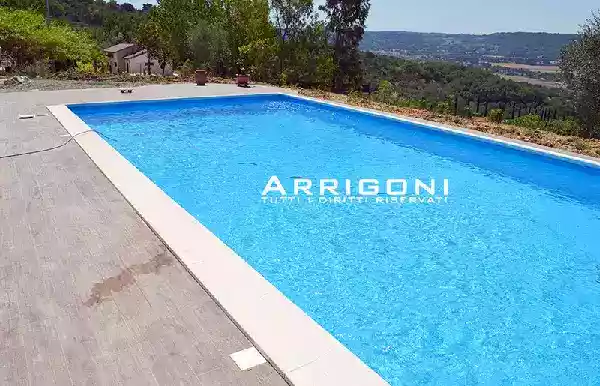

Piscina 5x12 rettangolare in pareti di acciaio

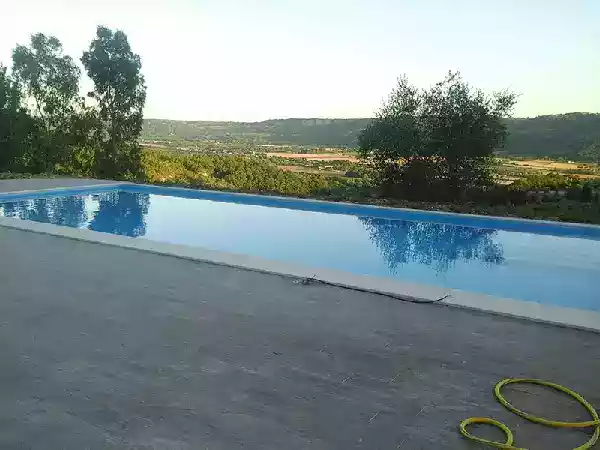

Piscina 12x5 rettangolare in pareti prefabbricate

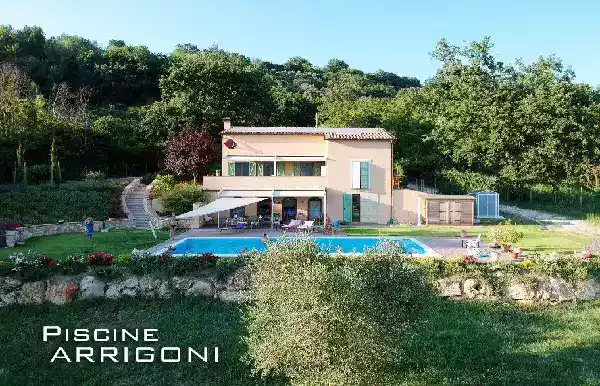

Piscina nella splendita Umbria

Piscina con pannelli prefabbricati in acciaio

Piscina sulle colline toscane nelle vicinanze di Saturnia (Scansano in provincia i Grosseto).
La piscina è stata realizzata utilizzato pareti prefabbricate in acciaio. Il sistema di ricircolo è a skimmer sfioratori. Il locale tecnico è prefabbricato pre-assemblato.

La disinfezione è ad acqua salata con un sistema di regolazione automatico del pH.

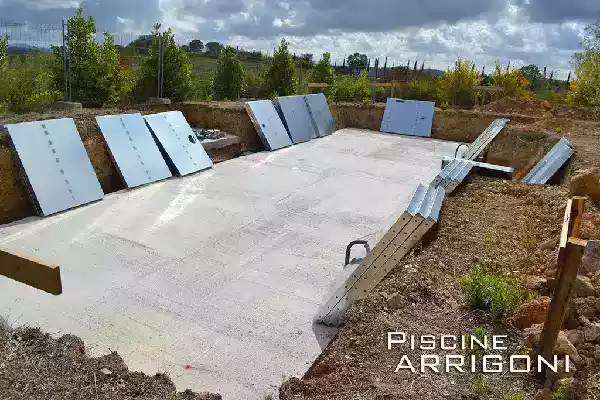

Pannellatura piscina pronta per il montaggio

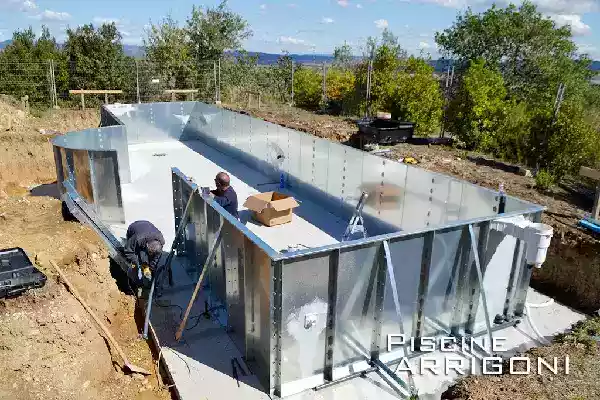

Piscina con pareti prefabbricate in acciaio durante il montaggio

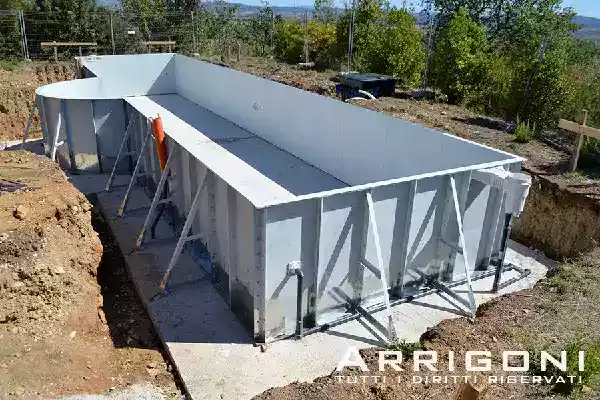

Pannelli in acciaio piscina trattati con anticorrosivo

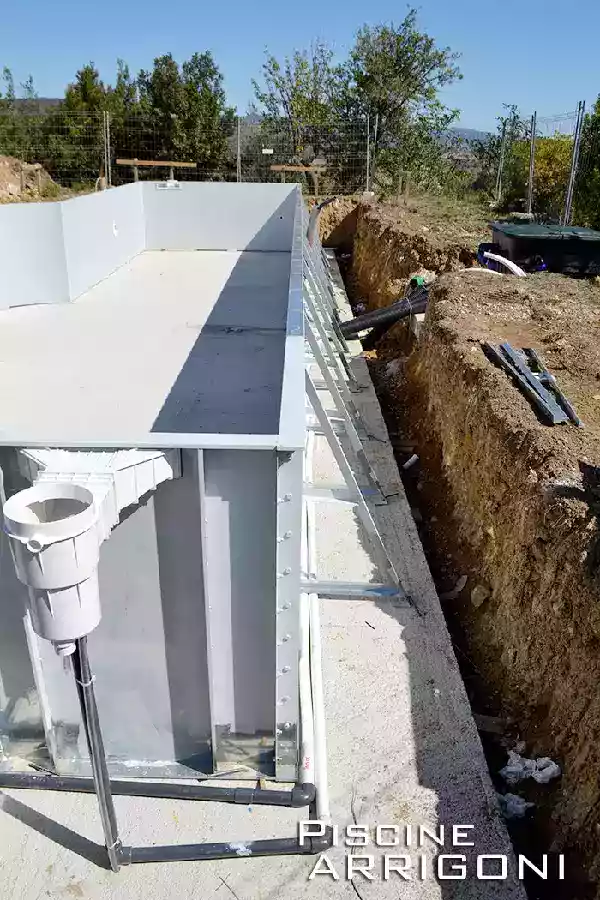

Pannellatura per piscina con accessori

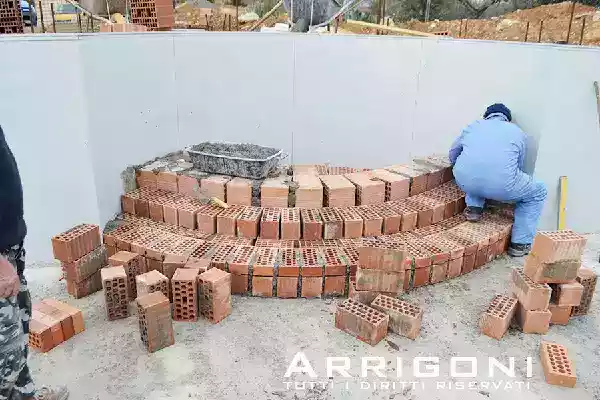

Realizzazione gradini per scala piscina

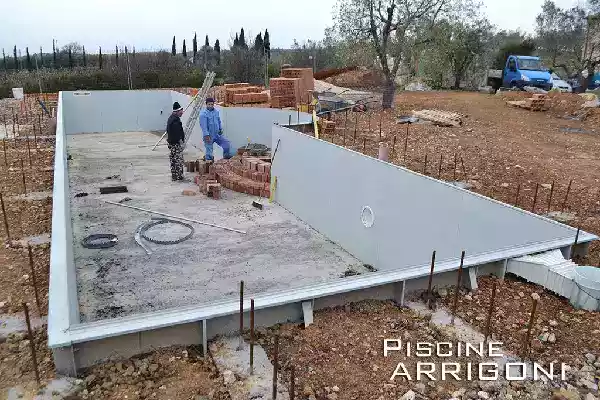

Rinterro piscina effettuato
Posa membrana in PVC

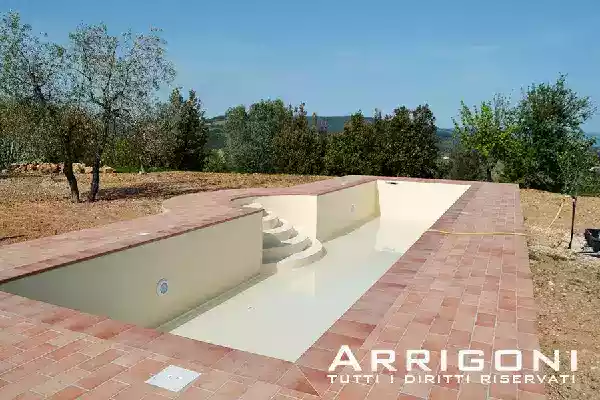

Terminata posa liner rivestimento piscina

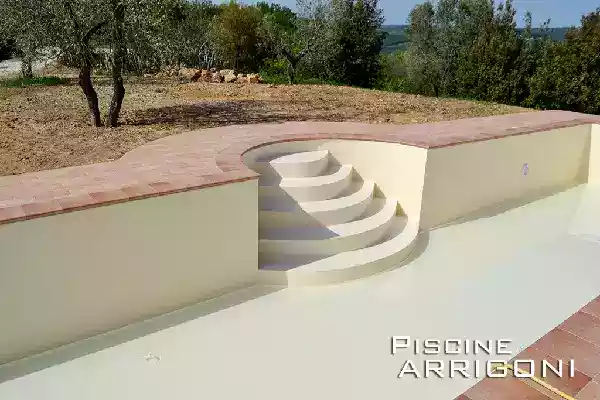

Scala a torta con gradini rivestiti in antisdrucciolo

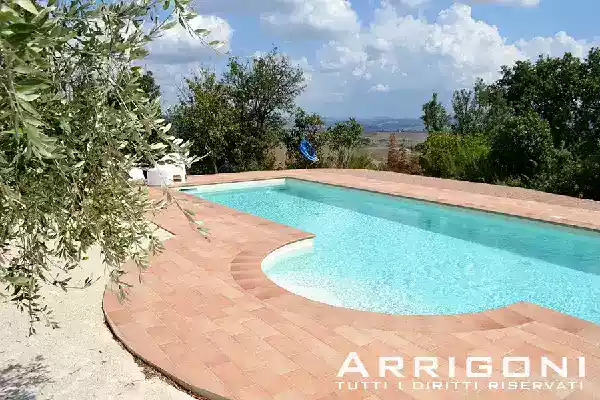

Piscina in Toscana tra gli ulivi

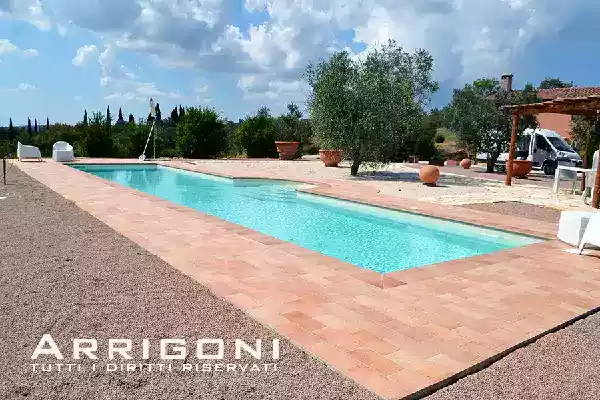

Piscina stretta e lunga con scala romana

Piscina 10x5 con scala romana in pannelli di acciaio realizzata in modalità Fai Da Te garantita

Questa che vediamo nelle foto è una classica 5x10 con scala romana. In questo caso la ditta Arrigoni ha fornito tutti i materiali e dato assistenza dureante tutte le fasi realizzative . La piscina si trova nei pressi di Tarquinia (VT) nel Lazio; più precisamente tra Tuscania, Tarquinia e Montalto di Castro. Il proprietario della piscina è un norvegese di origini italiane che ha acquistato questo podere per trascorrerci le vacanze estive.

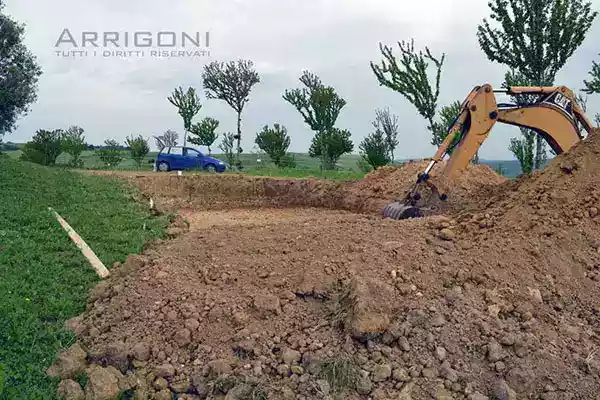

Scavo realizzazione piscina

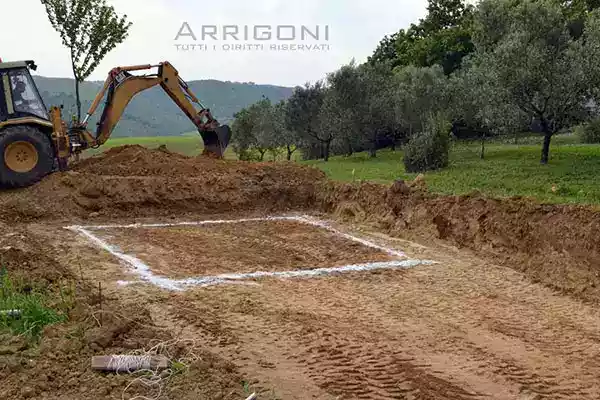

Tracciatura tramoggia su primo scavo effettuato

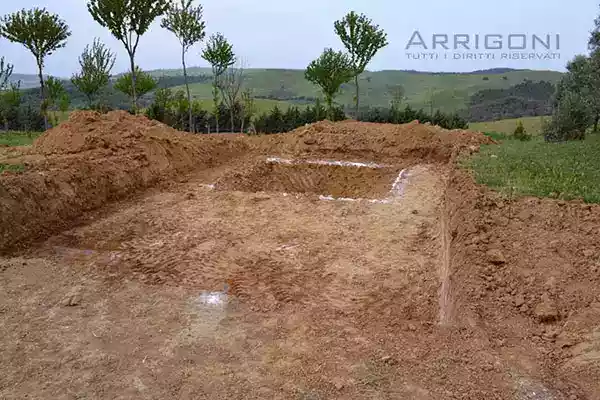

Scavo tramoggia

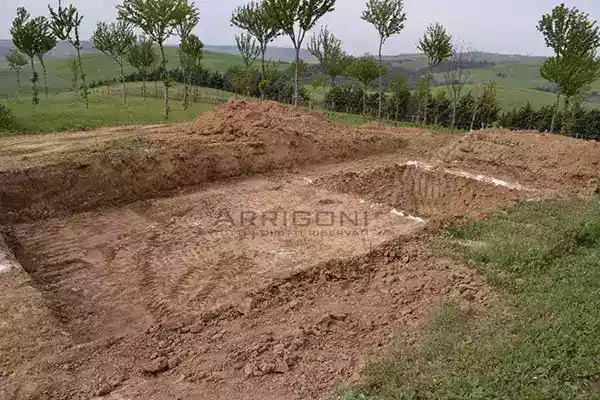

Scavo piscina con tramoggia

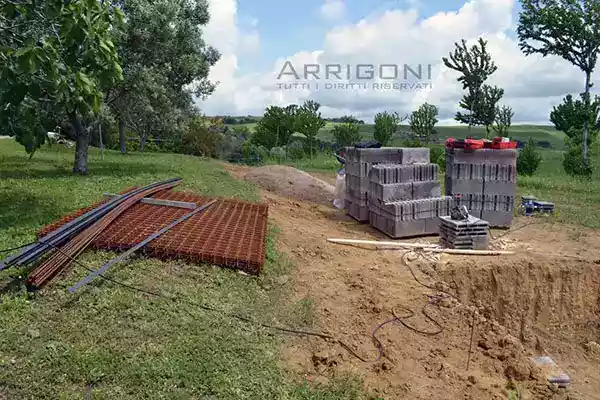

Rete elettrosaldata, tondino, angolari e blocchi lapillo

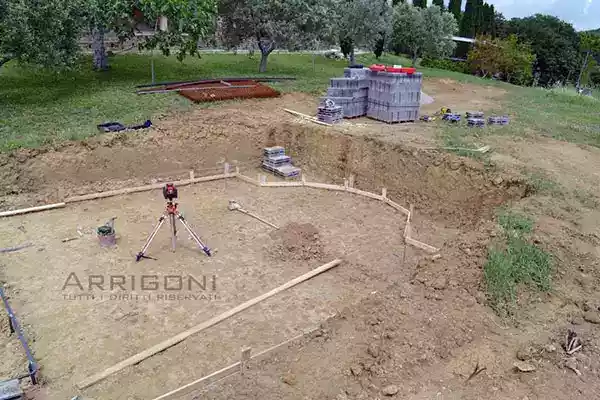

Livella laser e tavole delimitazione gettata calcestruzzo

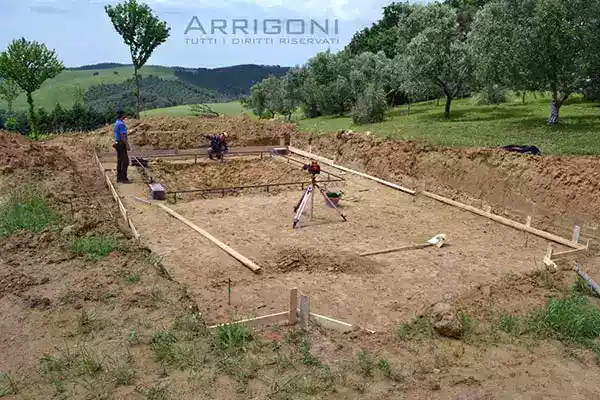

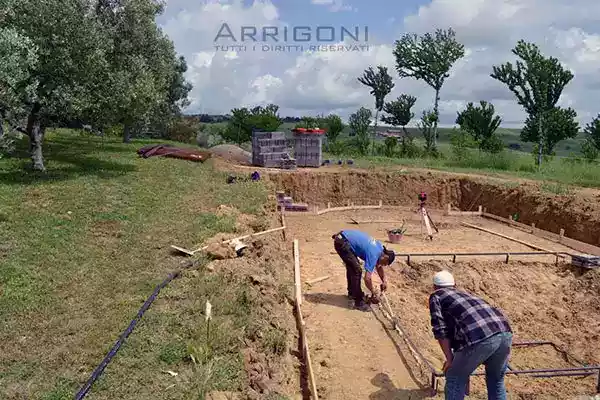

Costruzione della tramoggia servendosi dell’angolare
Costruzione della tramoggia servendosi dell’angolare

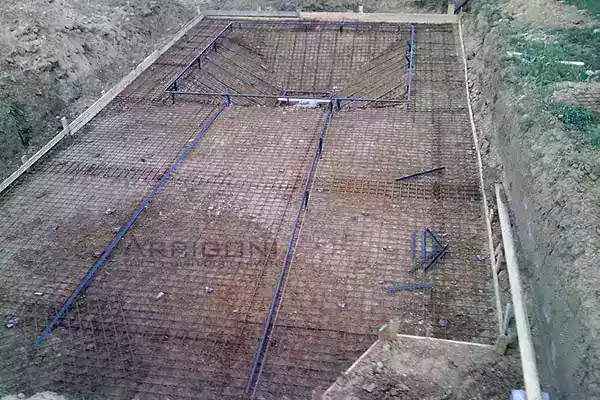

Rete elettrosaldata e angolare

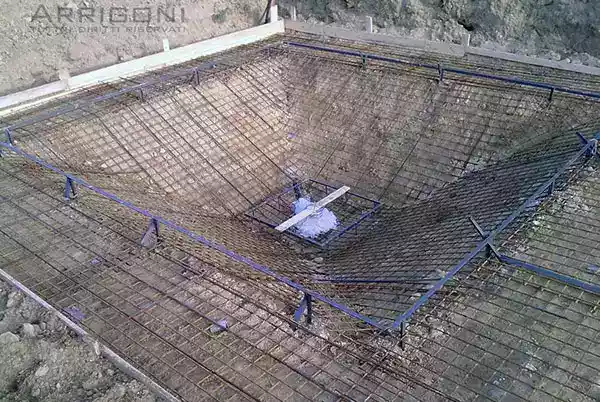

Presa di fondo fissata per la gettata

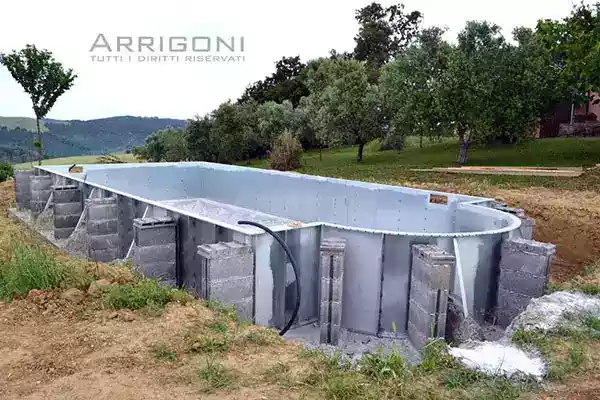

Pannellatura piscina montata e muriccioli rompi tratta marciapiede perimetrale
Pannellatura piscina con trattamento anticorrosivo

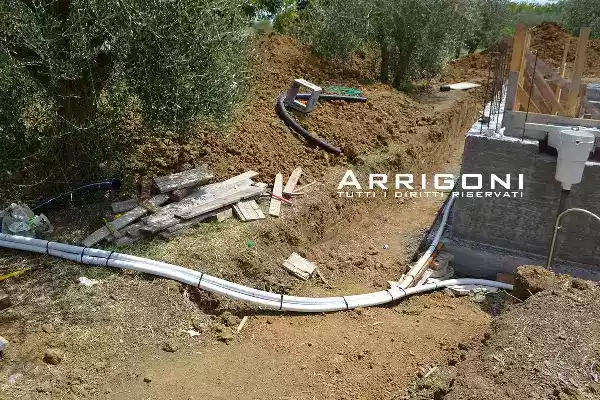

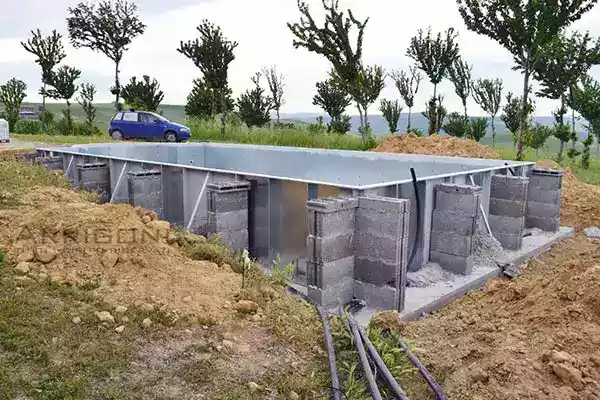

Tubature impianto depurazione piscina

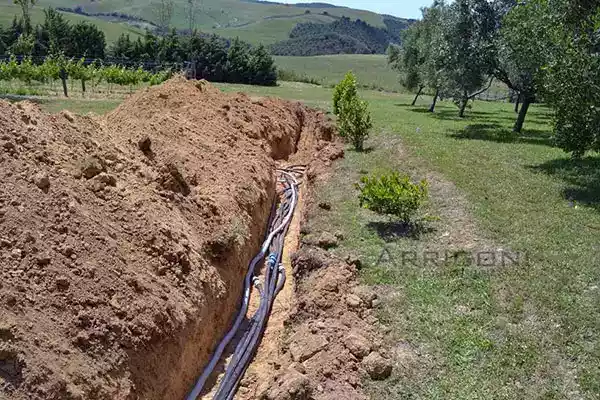

Tubature impianto di filtrazione in trincea

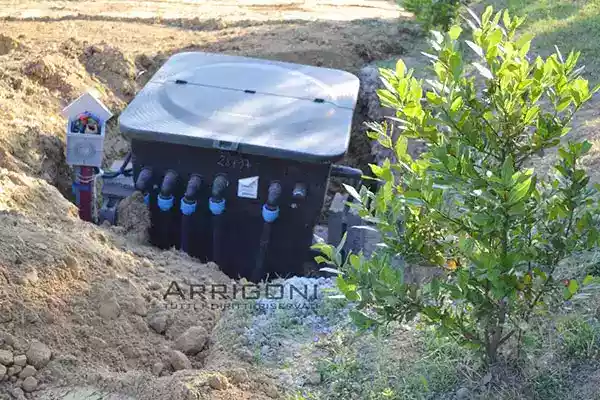

Locale tecnico di filtrazione prefabbricato interrato

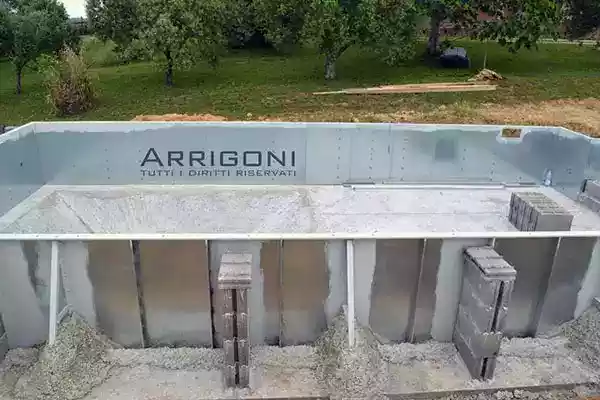

Contrafforti pareti piscina fissati con cemento

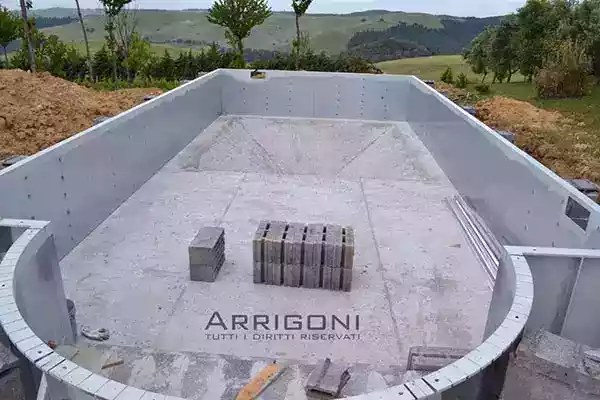

Fondo piscina con tramoggia e pannellatura montata

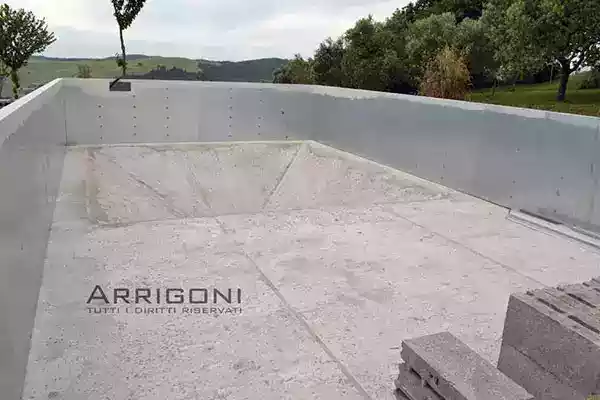

Fossa per i tuffi

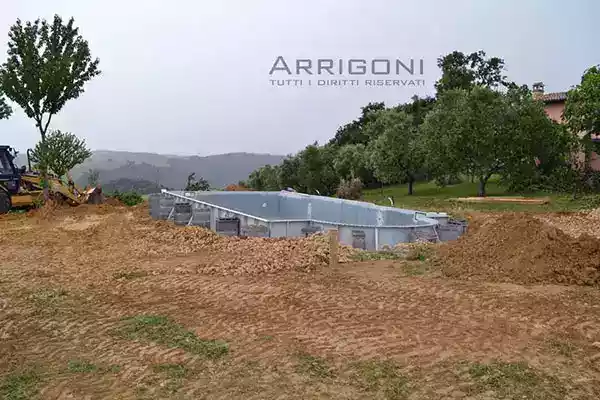

Struttura piscina che affiora dal piano circostante

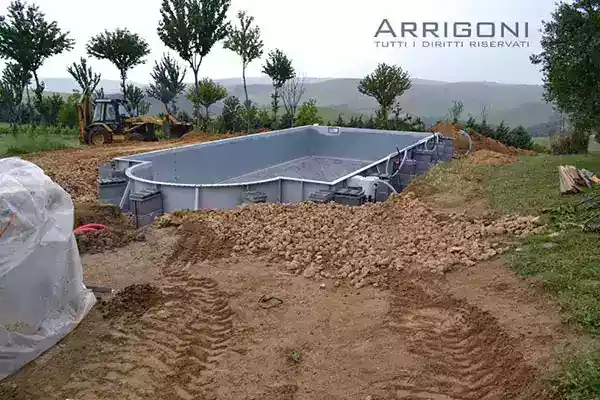

Rinterro piscina

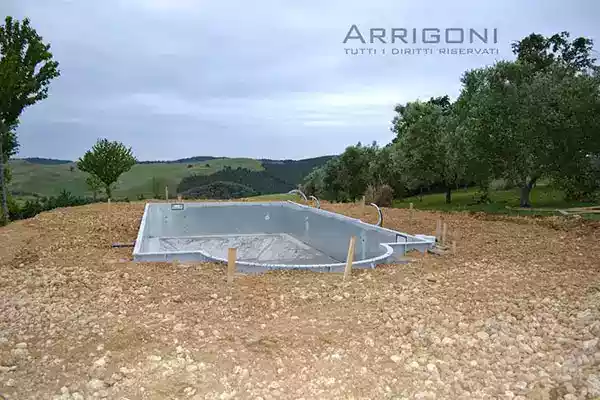

Piano perimetrale piscina livellato

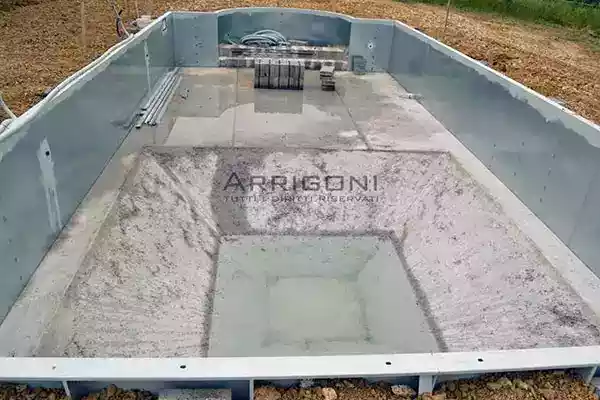

Vista tramoggia con acqua piovana

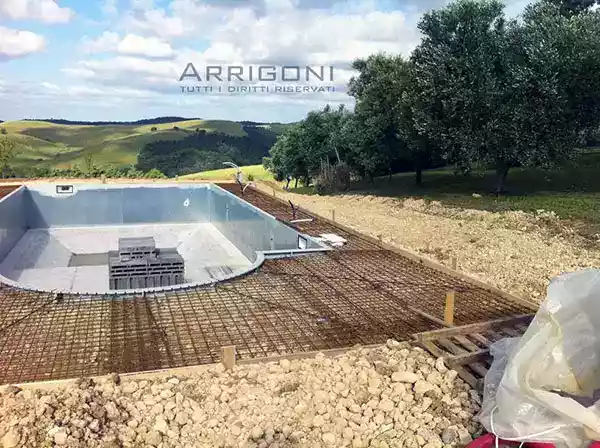

Armatura per gettata marciapiede perimetrale

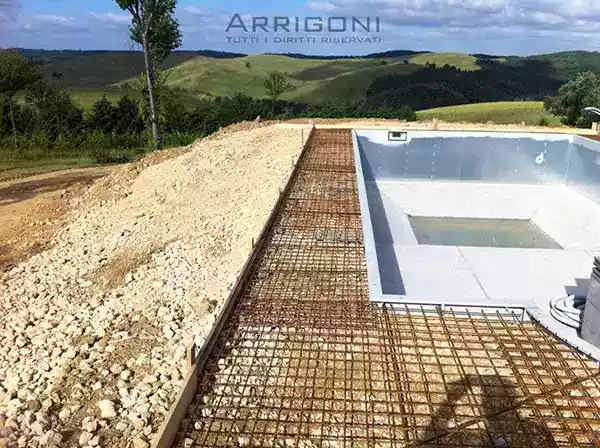

Armatura marciapiede e tavole mezze misure per delimitare al gettata

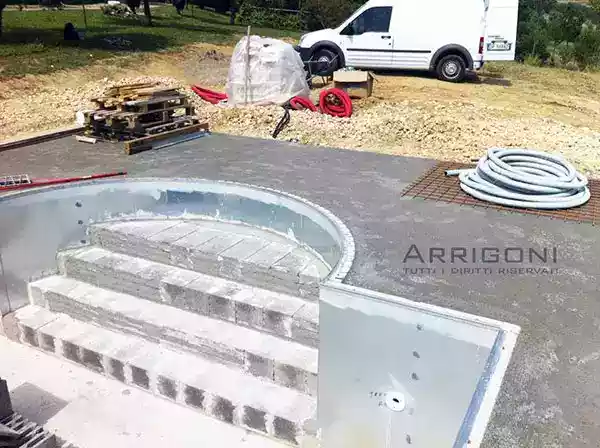

Grezzo marciapiede perimetrale e profilo ancoraggio membrana in PVC

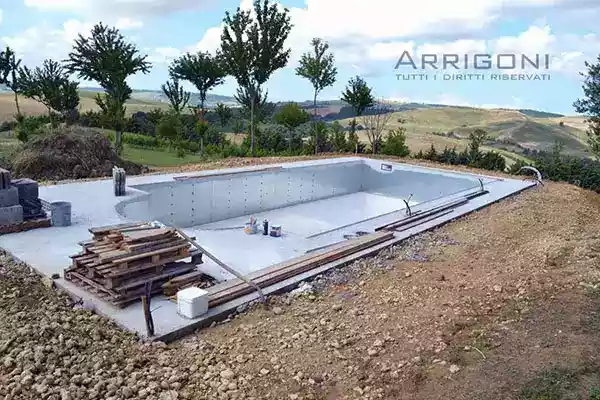

Vista d’insieme grezzo  marciapiede  e struttura  piscina

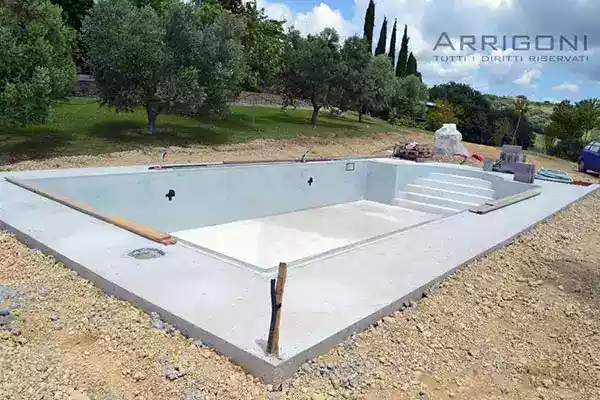

Grezzo marciapiede e pannellatura con trattamento anticorrosivo

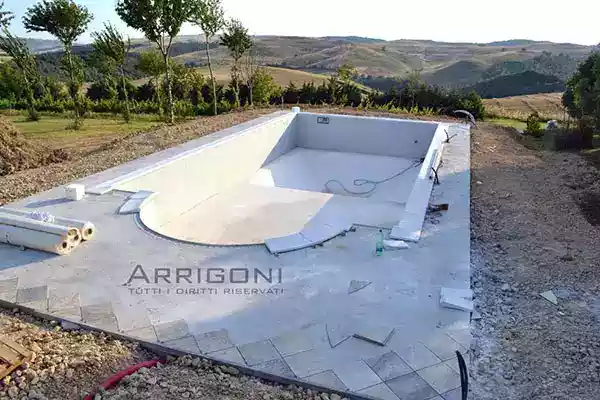

Inizio posa rivestimento maioliche marciapiede e bordo perimetrale

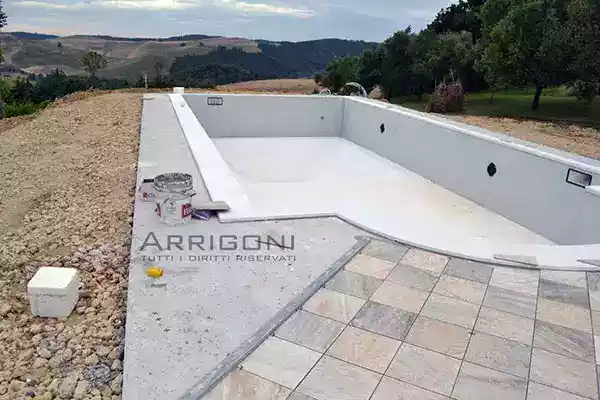

Bordo perimetrale posato
Fondo piscina rasato
Fondo, tramoggia e gradini scala rasati

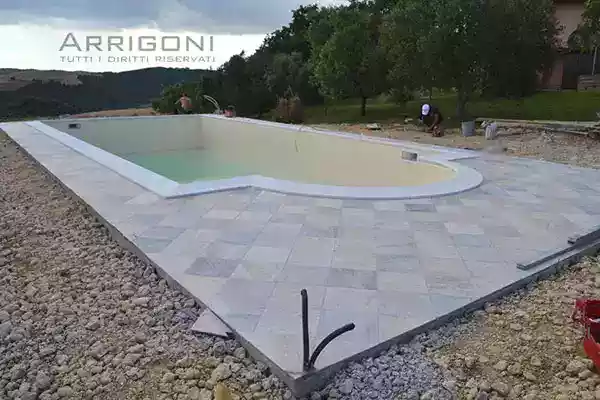

Maiolicatura spiaggia piscina
Piscina terminata in fase di riempimento
Particolare del bordo e della scala

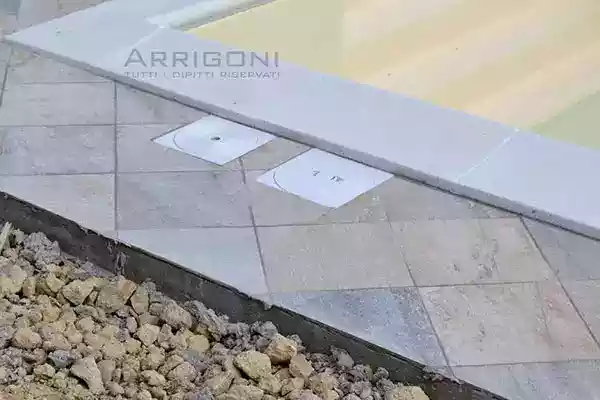

Coperchio skimmer, coperchio ripristino livello, bordo perimetrale
Gradini rivestiti in liner  antisdrucciolo e bordo perimetrale sabbiato
Piscina riempita e terminata

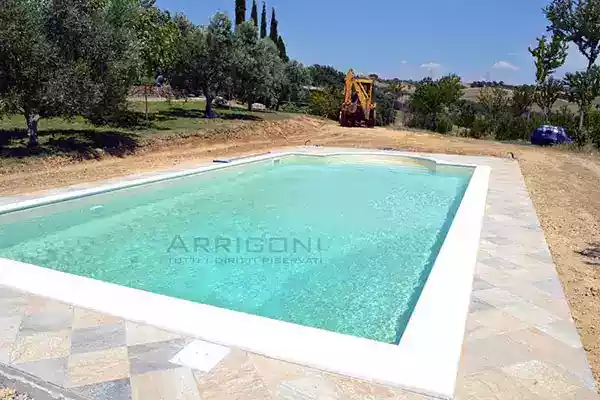

Splendida veduta della piscina terminata

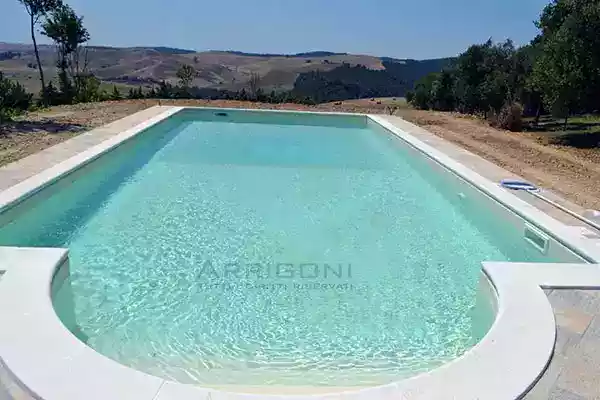

Piscina interrata 10x5 con scala a semicerchio

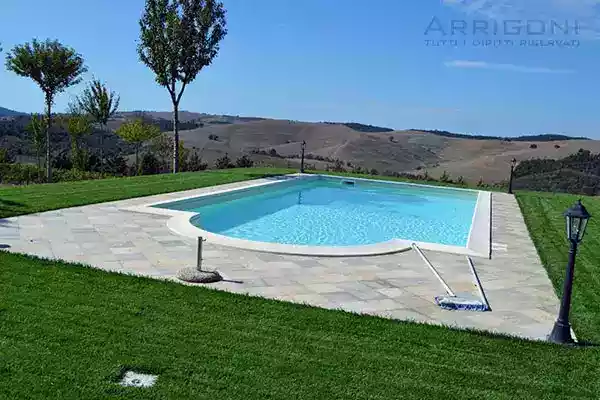

Piscina interrata 10x5 con scala romana,  marciapiede e pratino inglese

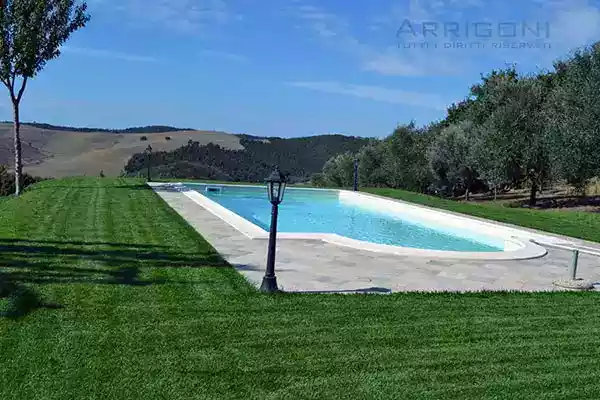

Piscina interrata 10x5 con scala romana,  marciapiede e prato

Fasi costruttive di una piscina a forma libera realizzata in modalità Fai Da Te

In queste immagini vediamo le fasi costruttive di una nostra realizzazione. Lo scavo con l’armatura, la vasca gettata con le tubature e gli accessori, il risultato finale. Santa Marinella (Roma)

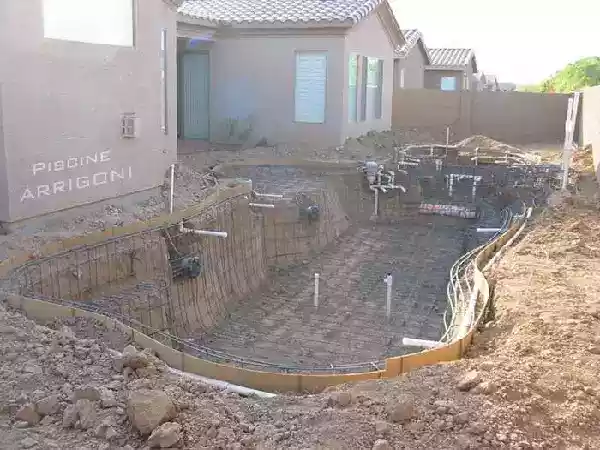

L’armatura in tondino di acciaio, gli accessori  e i componenti necessari per l’impianto di filtrazione sono pronti per essere gettati.

Scavo allestito con tondino, accessori e componenti piscina

Vediamo come dalla semplice buca sul terreno, si è ricavata una piscina dalla forma libera, ciò grazie allo speciale cemento utilizzato e all’armatura in tondino di acciaio posato direttamente sul terreno.

Vasca piscina in un unico blocco in calcestruzzo

In questa foto si vede il risultato finale, piscina e idromassaggio in uno spazio veramente ridotto.

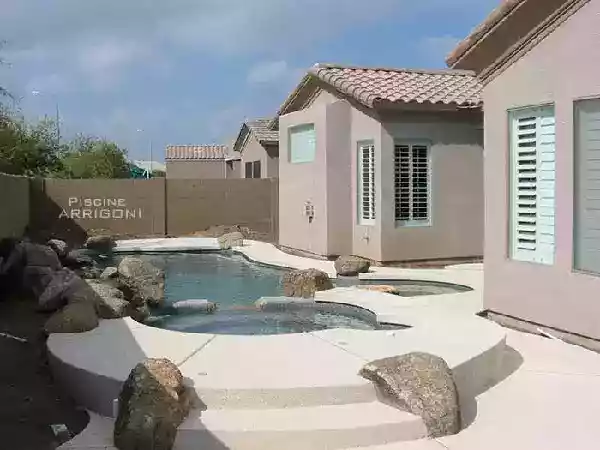

Piscina, idromassaggio e rocce, in spazio ridotto.

Stessa piscina di sopra, ma vista dall'alto.

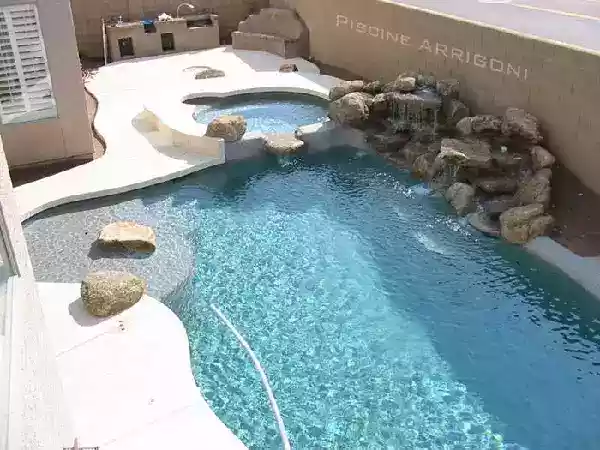

Piscina con idromassaggio, cascate e rocce finte.

Se vuoi costruire per proprio conto e in economia la piscina che sempre hai desiderato, contattaci!  Ti aiuteremo a realizzare il tuo sogno!!!
